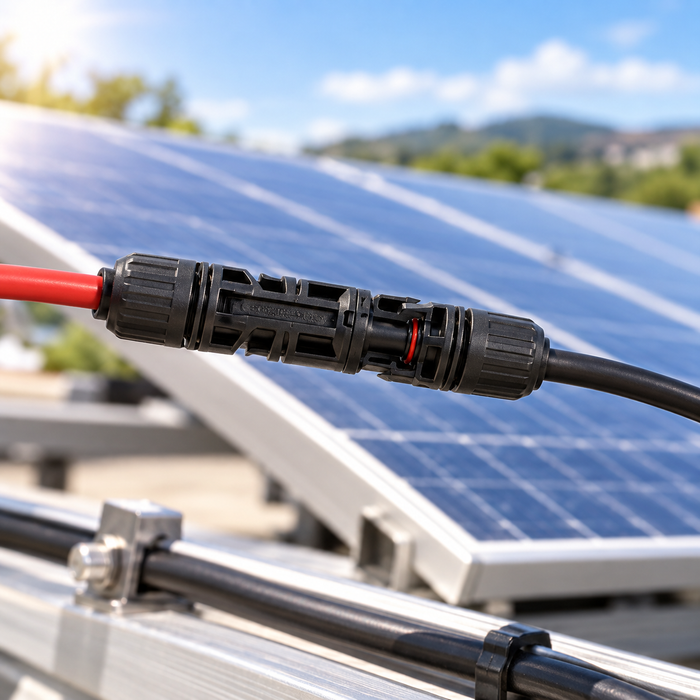

Conector Solar Tipo MC4 1500V para Cable 4/6 mm²
Realiza conexiones seguras y confiables en instalaciones fotovoltaicas con el Conector Solar Tipo MC4 PV-BN101A, diseñado para la interconexión de cables solares de 4 mm² y 6 mm².
Su diseño está desarrollado para aplicaciones fotovoltaicas que requieren conexiones eléctricas resistentes a condiciones ambientales exigentes. Cuenta con una tensión nominal de hasta 1500 V, protección IP68 y resistencia a la radiación UV, características que permiten su utilización en instalaciones solares expuestas al exterior.
La versión correspondiente a cables de 4/6 mm² admite diámetros exteriores de cable entre 5,6 y 6,9 mm, facilitando su integración con cableado solar utilizado habitualmente en sistemas fotovoltaicos.
Características principales
-
Tipo: Conector solar tipo MC4
-
Modelo / Serie: PV-BN101A
-
Configuración: Pareja macho + hembra
-
Tensión nominal: 1500 V
-
Corriente nominal: 35 A / 40 A
-
Sección de cable compatible: 4 mm² / 6 mm²
-
Equivalencia: 12 AWG / 10 AWG
-
Diámetro exterior de cable: 5,6 – 6,9 mm
-
Grado de protección: IP68
-
Temperatura de operación: -40 °C a +85 °C
-
Resistencia de contacto: ≤ 0,25 mΩ
-
Tensión soportada al impulso: 16 kV
-
Resistencia al fuego: UL94-V0
-
Resistencia UV: Sí
-
Sistema de bloqueo: NEC Locking Type
-
Certificaciones indicadas por fabricante: IEC 62852 y UL 6703
Conexión eficiente para sistemas fotovoltaicos
El conector PV-BN101A está fabricado con materiales diseñados para proporcionar confiabilidad a largo plazo, baja resistencia de contacto y alta capacidad de transferencia de corriente, contribuyendo a mantener conexiones eficientes dentro del sistema fotovoltaico.
Protección IP68
Su clasificación IP68 proporciona protección frente al ingreso de polvo y agua, una característica especialmente importante en instalaciones solares ubicadas en exteriores y sometidas continuamente a condiciones ambientales variables.
Compatible con cable solar de 4 y 6 mm²
Esta configuración está diseñada específicamente para conductores fotovoltaicos de:
4 mm² – 12 AWG
6 mm² – 10 AWG
y admite cables con diámetro exterior entre 5,6 y 6,9 mm.

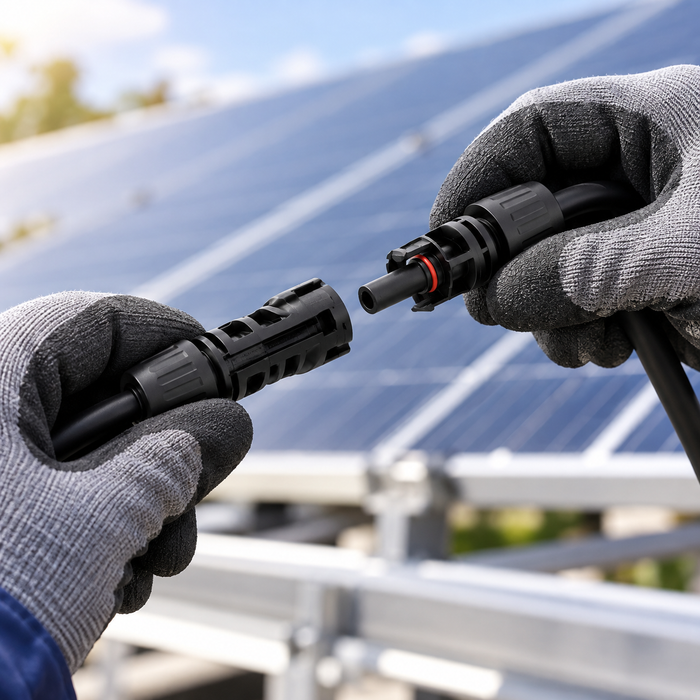

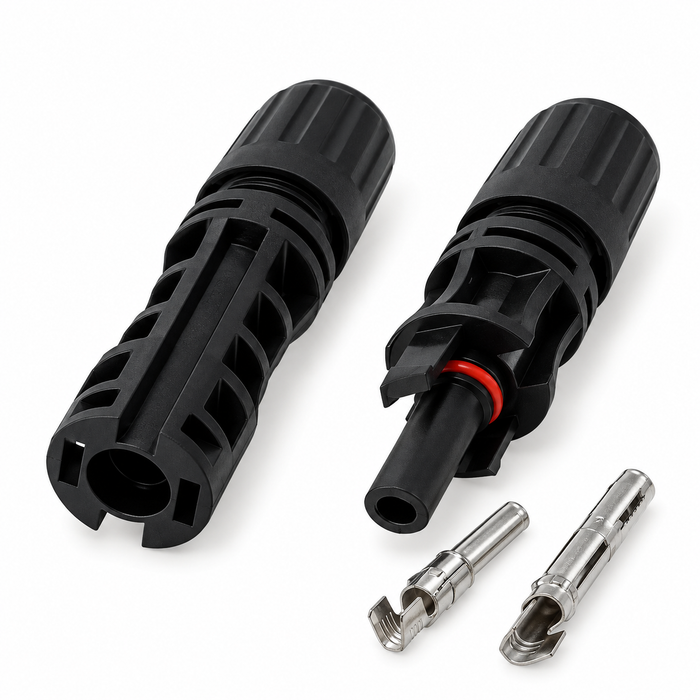

Conector macho y hembra

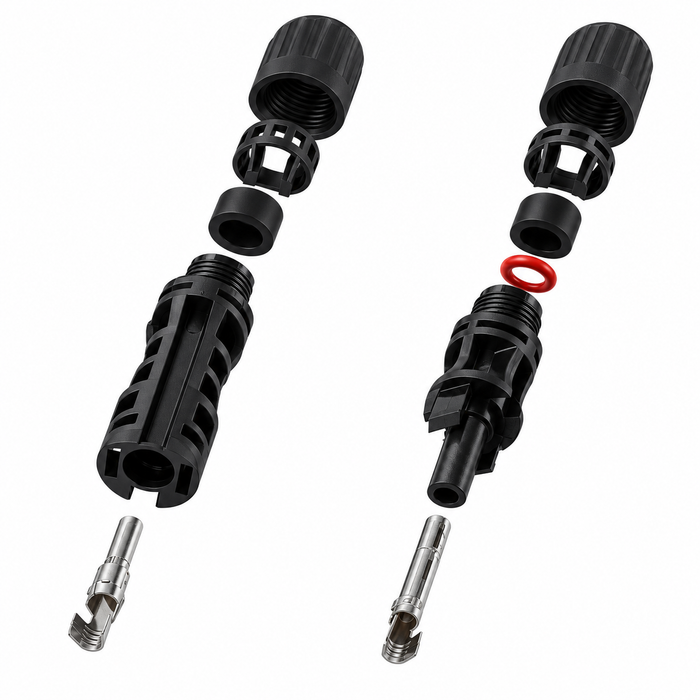

El sistema está compuesto por las piezas necesarias para conformar una conexión solar macho-hembra. La ficha técnica muestra la construcción mediante carcasa, terminal metálico, sello de caucho, sistema de sujeción del cable y tuerca de cierre, elementos que permiten formar una conexión mecánica estable para el cable fotovoltaico.
Aplicaciones
Ideal para utilizar en:
- Sistemas solares fotovoltaicos residenciales.
- Instalaciones solares comerciales e industriales.
- Conexión entre módulos fotovoltaicos.
- Extensiones de cable solar.
- Strings fotovoltaicos.
- Cajas combinadoras o combiner box.
- Conexionado DC hacia inversores solares.
- Proyectos solares instalados en exteriores.
Ficha técnica
